ZRA-KVVP2-22 屏蔽控制電纜介紹，使用范圍
ZRA-KVVP2-22 是銅芯 A 類阻燃、銅帶屏蔽、雙層鋼帶鎧裝聚氯乙烯絕緣及護套控制電纜，額定電壓 450/750V，核心優勢為高阻燃、強屏蔽、抗機械外力，適用于電磁干擾復雜且有防火與機械防護需求的固定敷設場景。
一、型號與結構
|
型號部分
|
含義
|
|
ZRA
|
阻燃 A 類，符合 GB/T 19666-2019，適用于高防火要求場所
|
|
K
|
控制電纜，用于傳輸控制信號與監測指令
|
|
VV
|
聚氯乙烯（PVC）絕緣和護套，電氣絕緣、耐油耐酸堿耐候
|
|
P2
|
銅帶屏蔽，覆蓋率≥90%，抗電磁干擾（EMI/RFI）
|
|
22
|
雙層鋼帶鎧裝，增強抗壓、抗拉、抗沖擊，適合直埋 / 電纜溝
|

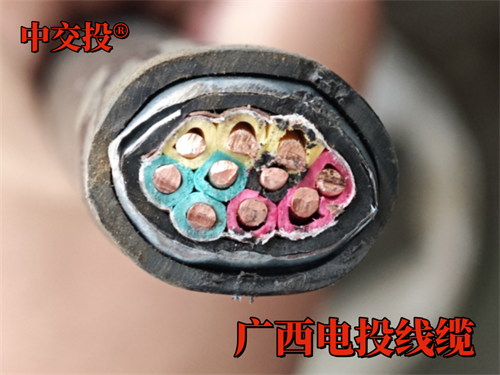

基本結構（從內到外）：
-
導體：多股絞合無氧銅絲，常見規格如 4×2.5mm2、6×2.5mm2、10×2.5mm2 等。
-
絕緣：PVC 絕緣，保證線芯間電氣隔離。
-
屏蔽：銅帶繞包屏蔽層，抑制電磁干擾、防止信號外泄。
-
鎧裝：雙層鋼帶鎧裝，提供機械防護。
-
護套：PVC 外護套，耐化學腐蝕與環境老化。南寧電纜廠。
二、核心性能
-
電氣性能：額定電壓 450/750V，導體長期允許工作溫度 70℃，敷設溫度≥0℃；絕緣電阻≥50MΩ?km（20℃），彎曲半徑≥電纜外徑 12 倍。
-
阻燃：A 類阻燃，阻止火焰蔓延，保障火災時信號傳輸。
-
屏蔽：銅帶屏蔽覆蓋率≥90%，抗電磁干擾能力優于編織屏蔽，適合強電磁環境。
-
機械防護：雙層鋼帶鎧裝，抗壓、抗拉、抗沖擊，可直埋抵御土壤壓力與外力碰撞。
-
耐環境：PVC 護套耐油、耐酸堿、耐候，適配室內外多環境。
三、使用范圍
-
工業自動化：PLC、DCS 等系統，連接變頻器、傳感器，傳輸控制信號與模擬量，適配強電磁干擾車間。廣西電纜廠。
-
電力系統：變電站、發電廠的保護與監控回路，用于遠程操作與故障診斷，適合電纜溝 / 直埋敷設。
-
礦山冶金：礦井、鋼廠等惡劣環境，承受機械應力與電磁干擾，保障設備穩定運行。
-
軌道交通與建筑消防：地鐵、隧道、高層建筑、商場等人員密集場所，滿足 A 類阻燃，適配消防控制系統。
-
化工與能源：化工廠、石化裝置區、油氣平臺等，耐化學腐蝕、抗機械損傷，適配室外直埋與管道穿越。
四、敷設與選型要點
-
敷設方式：優先直埋、電纜溝、穿管，避免頻繁彎曲與移動（非軟結構）。
-
選型依據：按芯數、截面積、敷設環境（防火 / 電磁 / 機械應力）匹配；高濕 / 油污環境可考慮護套材質升級。
